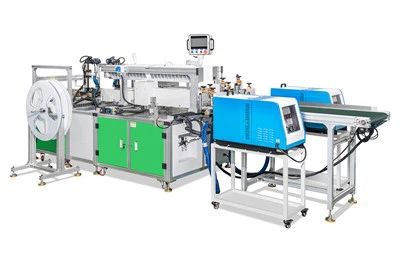

Stroj za kontinuirano lijepljenje brtvene trake zračnog filtra
Specifikacija
|
Veličina filtra |
|
|
Duljina |
150~500 mm |
|
Širina |
140~350 mm |
|
Visina |
10~50 mm |
|
Učinkovitost |
6s/kom |
|
Napon |
220V |
|
Vlast |
14KW |
|
Tlak zraka |
0.6Mpa |
|
Težina |
220 KG |
|
Ukupna dimenzija |
7500*2500*2000 mm (D*Š*V) |
|
Broj cirkulirajućih kalupa |
Veći ili jednak 18 |
|
Vrijeme izmjene opreme |
20 minuta |
Uvod u parametre opreme
1. Oprema je prikladna za asortiman proizvoda: duljina: 150~400 mm; širina: 150~350mm
2. Visina struganja ljepila: 10~50 mm
3. Napon: 220V; Tlak zraka: 0,6Mpa; Snaga: 15KW; Težina: 500KG
4. Vrijeme djelovanja jednog mehanizma opreme: Manje od ili jednako 7S
5. Veličina opreme: duljina x širina x visina: 11200x2600x2000 mm
6. Operateri opreme: istovar kalupa (ručno postavljanje elementa filtera) Više od ili jednako 1 osobi
7. Broj cirkulirajućih kalupa: veći ili jednak 18
8. Za promjenu opreme potrebno je 0.5 sati.
9. Opremljen strojem za ljepilo s dvostrukom pumpom od 20 L, dva gumena crijeva od 3 m i dva 0-60 mm podesiva pištolja za struganje.
10. Provjerite je li filterski element ravan i na mjestu, prvo ga stisnite s obje strane, a zatim pritisnite prema dolje.
Referentni pregled uređaja Uvod
Glavni prikaz uređaja
Pogled na opremu odozgo
Uvod u strukturu opreme
Predstavljanje svake institucije
Uvod u tok radnje:
1. Operater stavlja proizvode na kalup za kalupljenje jedan po jedan;
2. Postavite filtarski element na pokretnu liniju. Proizvod automatski ispravlja rub protoka;
3. Proizvod se automatski reže nakon što je rub pričvršćen;
4. Odvojeni proizvodi automatski ulaze u mehanizam za vađenje iz kalupa;
5. Kalup se vraća na radnu platformu kroz pokretnu liniju refluksa elevatora;
6. Automatsko fino rezanje nakon vađenja proizvoda iz kalupa;
7. Transportne linije koje treba prikupiti.
Uvod u stanicu za opremu
Stanica 1: Prednji mehanizam za podizanje učvršćenja
Stanica 2: radna platforma za ugradnju filtarskog elementa (jedna)
Stanica 2: Radna platforma za ugradnju elementa filtera: Veličina platforme (dvije)
Stanica 3: Mehanizam kalibracije elementa filtra učvršćenja
Stanica 4: Mehanizam za lijepljenje rubova
Stanica 5: Mehanizam za lijepljenje rubova - ljepilo Strojno postavljanje materijala u roli
Stanica 6: Linija valjaka za odvajanje uboda
Stanica 7: Mehanizam reflow nakon učvršćenja
Stanica 8: Mehanizam za fino rezanje proizvoda (I)
Uvod u radnu stanicu 8: Mehanizam za fino rezanje proizvoda - Mehanizam za uzimanje materijala (II)
Uvod u radnu stanicu 8: Radna stanica sedam: Mehanizam za fino rezanje proizvoda - Servo električno podešavanje razmaka (Ⅲ)
Stanica 9: transportna linija za pražnjenje
Uvod u veličinu opreme
Oprema se sastoji od osam dijelova, koji se mogu rastaviti, a duljina svakog dijela ne prelazi 2,5 metra.
Zahtjevi za učvršćenje
