HC brtveni prsten automatsko rezanje i lijevanje stroj
Može spojiti 15 komada istovremeno, a dnevni izlaz može doseći oko 30 000 komada jednog dana. Jedan stroj štedi 6-8 radne snage. Potpuno je servo-automatski. Jedna osoba može istovremeno upravljati 2-5 strojeva. Sučelje je lijepo i glatko bez prepunog ljepila, s malom tolerancijom i stabilnom kvalitetom. Prikladan je za postupak rezanja i lijepljenja silikonskih i gumenih O-prstenova, uštede vremena, rada i novca. To je jedini izbor za proizvođače koji proizvode O-prstenaste brtve. Ako ste zainteresirani, obratite se voditeljici vanjske trgovine Joanna Wutapp: 86 13533554735
| Naziv proizvoda | HC brtveni prsten automatsko rezanje i lijevanje stroj |
| Raspon proizvoda | Duljina: 230–1000 mm/ 230--1500mm/ 230-2000mm |
| Napon | 220V |
| Tlak zraka | 0,6 MPa |
| Vlast | 5kW |
| Težina | 1200 kg |
| Veličina otiska opreme: (L × W × H) | 6500 × 1850 × 2000 mm |
| Broj operatora opreme | Hrvanje plijesni (ručni filterski element ispuštanje) veće od ili jednako 1 |
| Proizvodni broj | Veći ili jednak 15 |
| Učinkovitost | 8-15S Ciklus (3000-4000 / sat) |
| Prikladan materijal i oblik | Prsten za brtvljenje, silikon, pjena serija okruglog, ovalnog kvadrata, pravokutni, oblikovani itd. (različiti proizvodi odgovaraju različitim učvršćenjima |
Pogled prednjeg dijela proizvodnje
Pogled na vrhunsku liniju
Proizvodna linija kosi prikaz
Uvođenje stalka
Uvođenje 15 mehanizama za hranjenje
Tok akcije:
Materijal prolazi kroz položaj postavljanja materijala, servo motor pokreće osovinu, cilindar vozi gumenu obloženu ležaj, a materijal prolazi kroz trenje između gumenog ležaja i osovine kako bi shvatio funkciju slanja materijala prema naprijed.
Uvod u mehanizam osjetljivosti materijala
AKCIJSKI FLOWSINE THEMCHINE VURUJE:
Proizvodni materijal prema naprijed, materijal pokreće indukcijski kotač prema gore, indukcijski kotač napušta fotoelektrični senzor, a fotoelektrični senzor se aktivira. Na ovaj način, PLC određuje da postoji materijal.
Kad RE nije proizvodni materijal za pokretanje indukcijskog kotača, pokreće se fotoelektrični senzorkon, PLC prosuđuje nedostatak materijala.
Uvod u Rack Work
Tok akcije:
1. Operator instalira materijal prstena na osovini i popravlja ga.
2. Operator izvlači materijal kroz vodeći ležaj, mehanizam protiv klizanja, dovođenje motora, senzor nedostatka materijala i doseže stroj za povezivanje. Posao je završen.
Stroj za rezanje i lijepljenje
Struktura stroja
Rad strojeva za rezanje i lijepljenje
Uvod u postupak akcije:
1. Prednji mehanizam stezanja steže materijal i povuče proizvod do postavljene duljine kroz pogon vijaka.
2. Stražnji mehanizam stezanja steže materijal i povuče proizvod do položaja rezača kroz pogon vijaka.
3. Mehanizam rezača reže proizvod.
4. Mehanizam za stezanje prednjeg stezanja prenosi jednu reznu površinu proizvoda na mehanizam za dodjelu ljepila za dodjelu ljepila.
5. Stražnji mehanizam stezanja prenosi drugu rezanu površinu proizvoda na mehanizam za dodjelu stražnjeg ljepila za izdavanje ljepila.
6. Mehanizam prednjeg stezanja i mehanizam stražnjeg stezanja istodobno se okreću 180 stupnjeva i materijal stavljaju na mehanizam za dojenje za grijanje i pristajanje.
7. Mehanizam za uzimanje materijala izvlači priključeni proizvod i stavlja ga na transportni trak.
8. Jedan ciklus je završen.
Radna stanica opreme
Stanica 1:

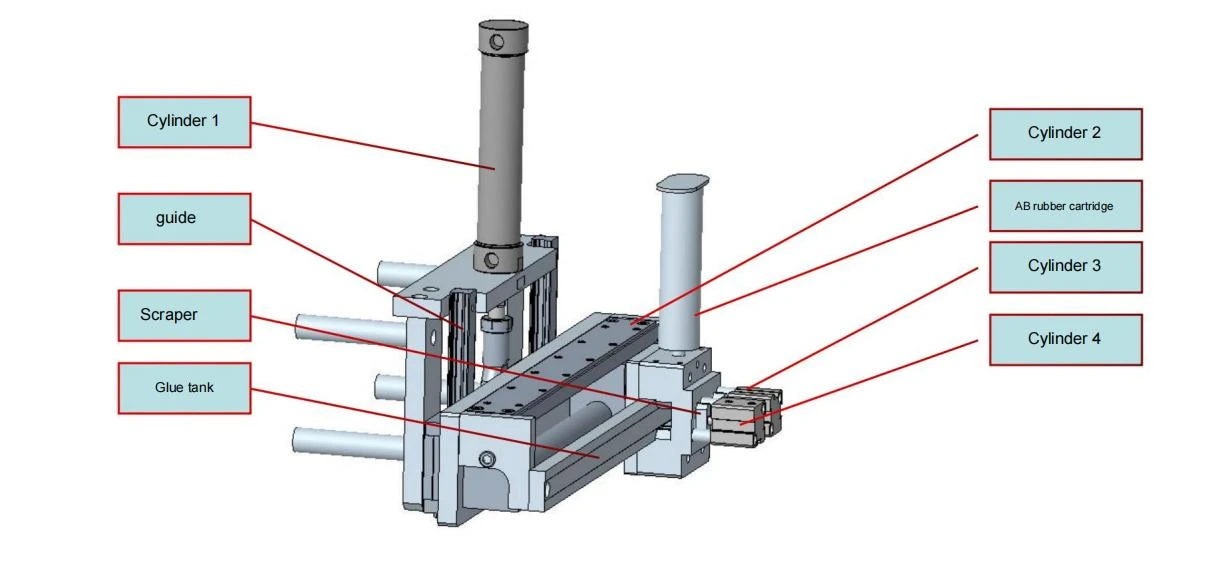

Prednji dio mehanizma za dodjelu
Uvod u tijeku akcije:
AB ljepilo istiskuje iz utora ljepila kroz cilindar AB ljepila. Cilindar 2 i cilindar 3/cilindar 4 pomaknite se lijevo i desno da biste ravnomjerno strugali AB ljepilo na utor ljepila.
Stanica 2:
Mehanizam rezanja
Tok akcije:
Cilindar za pritisak pritiska proizvodni materijal, a gornji i donji cilindri rezanja djeluju istovremeno kako bi rezali materijal.
Stanica 3:
Stražnji mehanizam stezanja
Tok akcije:
Cilindar za pritisak pritisne proizvodni materijal, a gornji i donji cilindri rezanja djeluju istovremeno kako bi rezali materijal.
Stanica 4:
Prednji dio mehanizma stezanja
Tok akcije:
Cilindar 1 gura stezaljku prema naprijed kako bi stezao materijal. Cilindar 2 kontrolira otvaranje/zatvaranje stezaljke za stezanje materijala. Servo rotacijski motor kontrolira stezaljku da se okreće za 180 stupnjeva za obradu.
Stanica 5:
Mehanizam za uzimanje materijala
Tok akcije:
Cilindar 1 gura mehanizam za odabir materijala prema navedenom položaju.
Cilindar 3 kontrolira stezaljku za preuzimanje materijala za okretanje 90 stupnjeva kako bi se pokupio materijal.
Cilindar 4 kontrolira otvaranje/zatvaranje stezaljke za odabir materijala kako bi se materijal stezao zatvaranjem.
Nakon podizanja materijala, cilindar 3 podiže materijal za istovar.
Stanica 6:
Institucije za pristajanje
Tok akcije:
Prednji mehanizam stezanja i mehanizam stražnjeg stezanja proizvod postavljaju na priključni kalup.
Cilindar 1 i cilindar 2 djeluju u isto vrijeme kako bi pritisnuli proizvod za grijanje.
Postavite vrijeme grijanja. Kad je vrijeme isteklo, pristajanje je završeno.
Stanica 7:
Mehanizam nakon otpuštanja
Uvod u tijeku akcije:
AB ljepilo istiskuje iz utora ljepila kroz cilindar AB ljepila, a cilindar 2 / cilindar 3 / cilindar 4 pomiče se ulijevo i desno da ravnomjerno ostružite AB ljepilo na utor ljepila.
